聯發科近日推出的天璣 8400，以全大核架構為核心優勢，在次旗艦市場樹立了全新標桿，實現了性能與能效的跨越式提升。新一代的天璣 8400 不僅有著“同級無敵”的表現，更是向行業內的旗艦8系芯片發起全面挑戰，有望成為“旗艦體驗守門員”。
天璣 8400的最大亮點之一便是它采用“全大核”CPU架構，這一設計幾乎是對高端芯片市場競爭格局的一次顛覆。天璣 8400摒棄傳統“大核+小核”的搭配，采用了8個Arm最新的A725大核。8個高性能大核彼此配合，在各種負載場景下可以實現更澎湃、更高效的性能調度。1個3.25GHz 高頻A725提供超強單線程性能，3個3.0GHz頻率A725保障持續高性能輸出，配合4個 2.1GHz 頻率A725來兼顧多任務和能效。
相比傳統架構，全大核設計有著“做事快，休息快”特性，使得天璣 8400 能夠在高負載和輕負載場景中都做到性能與能效的完美平衡，甚至可以直接將次旗艦芯片的能效水平推向旗艦水準。事實上，這一設計思路已在旗艦芯片天璣 9300 和9400上得到驗證，性能、能效表現收獲了市場的一眾好評，天璣 8400 的全大核設計思路和旗艦一脈相承，將越級的旗艦體驗推向了更廣泛的中高端市場。
我們再來看這顆A725核心，它相較于上一代A715，單核性能提升了10%，功耗下降了35%，能效提升明顯，全大核設計則將8個A725的能效優勢有機地疊加起來，讓天璣8400 多核性能和能效直接碾壓同級。
天璣 8400 不止于架構創新，更通過大幅升級的緩存進一步提升芯片整體性能。具體而言，天璣 8400的二級緩存翻倍，三級緩存增加了50%，還有更大的系統緩存。這些改進讓天璣 8400在處理數據時能夠更快速地存取信息，尤其在需要頻繁訪問內存的應用中，性能提升尤為明顯。
例如，在高負載任務中（如圖形渲染或AI推理），CPU和GPU需要頻繁交換大量數據。通過增加緩存，天璣 8400能夠減少數據傳輸延遲，確保任務處理更加高效。而且，增加緩存也能讓芯片能夠更好地應對多任務并行處理，確保在高并發情況下依然保持流暢體驗。
創新的全大核設計加上倍增的緩存，為天璣 8400 帶來了傳奇的能效表現。在日常使用中，它實現了多場景功耗的大幅降低，極大延長了手機的使用時間。例如，在游戲開黑時，功耗降低達 24%；聽音樂、錄制視頻降低 12%；社交聊天這種高頻場景也能降低 14%。天璣 8400 帶來的不僅是玩的更爽，更用低功耗帶來全天候的極致體驗！

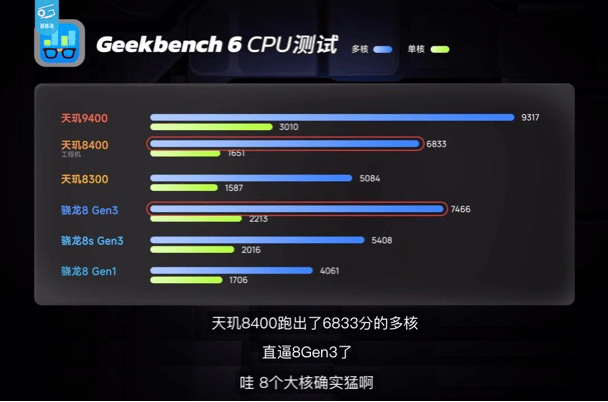

極客灣也對天璣 8400 進行了實測，在Geekbench 6測試中，天璣 8400 的多核得分高達 6833，直接逼近上一代旗艦 8G3，展現出“全大核”的強大威力，令人直呼“8個大核確實猛啊！”
數據來自極客灣

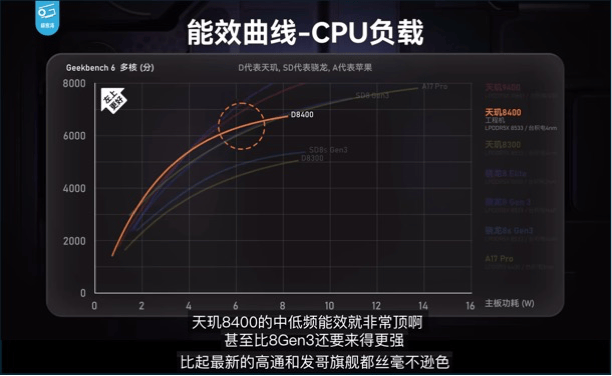

與上一代天璣 8300和 8sG3 相比，天璣 8400不僅性能大幅提升，能效表現也達到了新的高度，可以說是碾壓全場了。更值得關注的是，天璣 8400 的CPU中低頻能效表現甚至比8G3還要來得更強，不僅在絕大多數工況下實現了更優能效，還在常用頻點上展現出了極高的競爭力。經實測，天璣8400 CPU超越了8G3的表現，在游戲上也帶來越級表現。
數據來自極客灣
這一表現，已經讓天璣 8400 成為中高端市場當之無愧的“能效王者”。同時媒體也提到“峰值高頻部分并不會用得那么多，在實際常用的頻點上，天璣8400是相當有競爭力的”。
全大核天璣 8400的發布，不僅是天璣 8000 系列的一次飛躍，更是全大核普及的里程碑之作。從天璣9300開始，聯發科正式打開了移動芯片的全大核計算時代，創新的全大核架構設計思路，帶來了全面領先的性能和神級能效，助推智能手機體驗向上突破，讓整個行業為之震撼。可以說，安卓全大核，就看聯發科。
不難看出，天璣8400正在利用全大核將越級的旗艦體驗帶給更多年輕人，助推全大核在2025年市場普及迎來高潮。
天璣 8400依托全大核架構和倍增緩存等多項創新，將次旗艦性能提升至旗艦水準，為消費者提供了更好的游戲與續航體驗。搭載該芯片的首發終端REDMI Turbo 4即將發布，非常值得玩家期待。
