數字預失真（DPD）是目前無線通信系統中最基本的構建塊之一。其用于提高功率放大器的效率。通過減少功率放大器在其非線性區運行時產生的失真，功率放大器的效率可得到大幅提升。
不使用 CFR 或 DPD 算法的無線基站通常效率較低，因此運營和資金設備成本也較高。一個輸出 WCDMA 波形的典型 AB 類 LDMOS 功率放大器的效率約為 15－20％。利用 CFR 和 DPD 算法，效率可提升至 40％，從而大幅降低網絡運營商的資本支出和運營支出。
據悉，Xilinx新系列功率放大器設計采用 Doherty 架構以及 Xilinx DPD 內核，效率可提升至 50％ 以上的水平。
本文通參考MATLAB的RF仿真工具，展示如何在發射機中使用數字預失真（DPD）來抵消功率放大器中非線性的影響。我們使用Power Amplifier Characterization 的模型，得到功率放大器特性的例子來模擬兩種情況。在第一個仿真中，射頻發射機發送雙音信號。在第二個仿真中，射頻發射機發送一個類似5G的OFDM波形，帶寬為100 MHz。
一、兩正弦波信號測試DPD
Simulink RF Blockset模型： System－level model PA ＋ DPD with two tones．
該模型包括一個雙音信號發生器，用于測試系統的輸出參考的三階截距點。該模型包括使用I－Q調制器的射頻上變頻、PA模型、用于探測PA輸出的耦合器和代表天線負載效應的s參數塊。接收鏈進行下變頻到低中頻。注意，本系統的仿真帶寬為107．52 MHz。
當撥動開關處于向上位置時，可以不使用DPD對模型進行仿真。仿真模型如下圖所示。

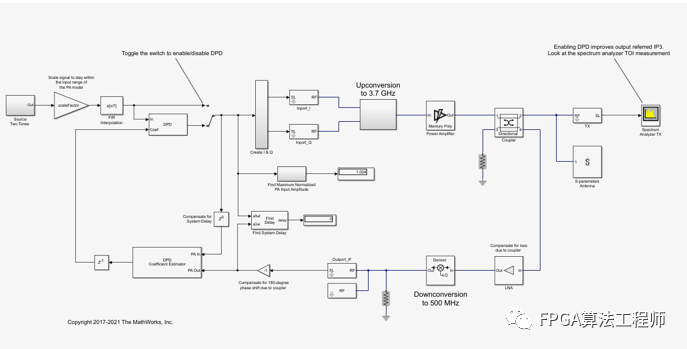

圖1 System－level model PA ＋ DPD with two tones模型
圖2 雙音頻譜圖
手動開關處于開啟狀態，使能DPD算法。切換時，TOI（三階截距點）得到顯著改善。檢查頻譜分析儀中的失真測量，以驗證這些結果，得益于DPD線性化，諧波的功率降低。
圖3 開啟DPD算法

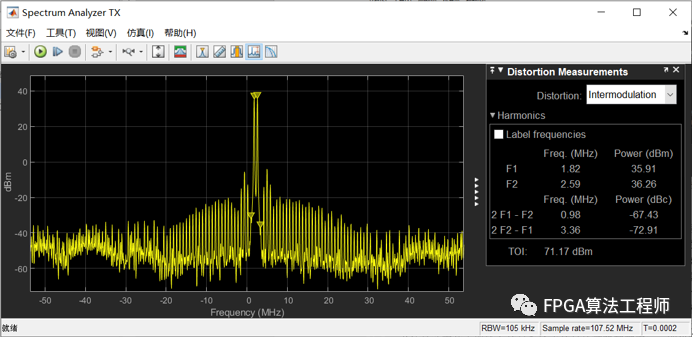

圖4 開啟DPD后雙音頻譜圖
在雙音信號進入DPD塊或功率放大器之前，它經過一個FIR插值器，在PA表征中使用相同的FIR插值器。這是必要的，因?yàn)楣β史糯笃鞯哪Ｐ褪遣逯岛蟮牟蓸勇剩皇请p音信號的原始采樣率，而且為了建模功率放大器引入的高階非線性，需要對信號進行過采樣。
所需幅度增益的DPD系數估計量是基于預期獲得的功率放大器（PA期間獲得表征），因?yàn)槌司�性化，總體目標是使得DPD功率放大器的輸入輸出的聯合增益盡可能接近預期的增益。為了正確估計DPD系數，DPD系數估計模塊的輸入信號PA In和PA Out必須在時域內對齊。通過查找延遲模塊驗證了這一點，該模塊顯示射頻系統引入的延遲為0。此外，PA In和PA Out必須是功率放大器輸入信號和輸出信號的精確基帶表示，即沒有額外的增益或相移。否則，DPD系數估計模塊將不能正確地觀察功率放大器，也不會產生正確的DPD系數。這是通過確保上變頻和下變頻步驟都有一個增益為1，反饋信號到達PA Out之前，耦合器對損耗和相移做適當補償。
在FIR插值器前的縮放因子的目的是幫助有效地利用線性化的功率放大器。即使啟用了DPD，也可能出現兩種不希望出現的情況。雙音信號相對于線性化系統的輸入范圍可能非常小，因此沒有充分利用線性化系統的放大能力。或者雙音信號可能太大，以致于功率放大器模型工作在PA表征期間觀察到的范圍之外，因此功率放大器模型可能不是物理設備的精確模型。我們使用以下啟發式方法來設置縮放因子。
假設DPD將功率放大器完全線性化以達到預期的幅度增益，那么DPD允許的最大輸入幅值應該是PA表征過程中觀察到的最大功率放大器輸出幅度除以預期的幅度增益。DPD前的縮放因子應該是DPD允許的最大輸入幅度除以PA表征過程中觀察到的插值信號的最大幅度。
該系統模型有一個計算最大歸一化PA輸入幅值的模塊。如果它等于1，則表示進入射頻系統的基帶信號的最大振幅等于PA表征過程中觀察到的最大PA輸入振幅。因此，如果歸一化PA輸入幅值的最大值小于1，則可以增加上述啟發式方法設置的縮放因子。如果最大歸一化PA輸入幅值大于1，則應減小縮放因子。
通過改變DPD系數估計塊中定義的度和內存深度，可以在性能和實現成本之間找到最合適的折衷。
二、帶有類似5G OFDM 波形的DPD
Simulink RF塊集模型：System－level model PA ＋ DPD with a 5G－like OFDM waveform
該Simulink模型的結構與之前的Simulink模型相同。被放大的信號現在是類似于5G的OFDM波形，而不是雙音信號。頻譜分析儀測量的是ACPR而不是TOI，并增加了一個子系統來測量放大后的OFDM波形的EVM和MER。
圖5 System－level model PA ＋ DPD with a 5G－like OFDM waveform模型
在沒有DPD線性化的情況下，系統的平均MER為24．4 dB，從星座圖測量結果可以看出。
圖6 星座圖

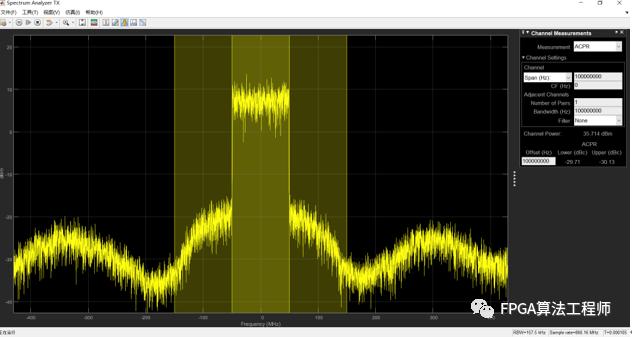

圖7 頻譜圖
手動開關處于開啟狀態，使能DPD算法。當被切換時，平均的MER顯著提高。星座圖也更聚集在模板上，有利于接收端解調。

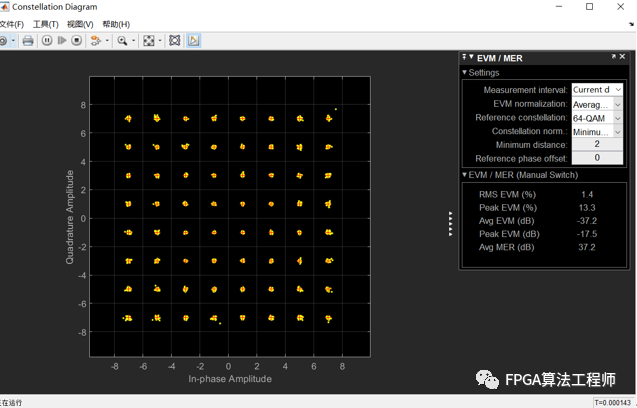

圖8 開啟DPD后的星座圖
這里，MER是一個測量值，叫做調制誤差率。MER是理想符號矢量幅度的平方和除以符號誤差矢量幅度的平方和，用dB表示。MER反映數字信號質量，MER往往作為接收機對傳送信號能夠正確解碼的早期指示。事實上，MER是用來比較接收符號（用來代表調制過程中的一個數字值）的實際位置與其理想位置的差值。當信號逐漸變差時，被接收符號的實際位置離其理想位置愈來愈遠，這時測得的MER數值也會漸漸減小。一直到最后，該符號不能被正確解碼，誤碼率上升，這時就處于門限狀態即崩潰點。
可以想象，隨著5G使用256QAM調制，如果星座圖不夠好，信噪比不夠高，在高階調制下，很難成功解碼，高吞吐率就上不去，進而失去5G的高數據速率優勢。因此，DPD在5G中得到應用，也是必然。
在利用FPGA實現DPD時，可基于LUT進行設計。那么，怎樣才能實現呢？系數估計器又該怎么去設計呢？這就需要各位研發工程師付出努力了。
