引言
通用串行總線(Universal Serial Bus，USB)作為計算機上的新型接口技術，越來越受到人們的青睞。與以前的RS 232，RS 485，ISA，PCI和并行接口等接口相比，USB避免了接口體積大、接口規范不統一、不支持熱插拔等缺陷，具有使計算機與外部設備連接十分方便的優點。目前，很多設備都開始使用USB接口來實現，如鼠標、鍵盤、打印機等。在實際設計工作當中，也越來越多地采用了USB技術，如數據采集等。USB的設計和應用已經成為現代電子設計中一個非常重要的部分。
1 USB 2．0特點
USB是一種高效、快速、價格低廉、體積小的新型串行通信接口，其最大的特點是支持熱插拔，可以在不重新啟動計算機的情況下直接將USB外部設備連接到計算機并開始通信。
USB具有以下主要特點：
(1)節省系統資源。在計算機中，系統為USB主控制器分配一根中斷控制線和一些輸入／輸出地址，USB再為外部設備分配惟一的地址。
(2)可以提供電源。計算機上的USB接口可以向外部設備提供一定的電力支持，其輸出電流最小值為100 mA，最大值為500 mA，輸出電壓為5 V。
(3)良好的兼容性。USB規范已經有USB 1．O，USB 1．1，USB 2．O，無線USB等多個版本的協議，這些協議都有很好的向下兼容性。
(4)共享式接口。USB采用“菊花鏈”式的連接方式，同時支持多個設備的連接，一個USB主控制器最多可以連接126個外部設備。
2 CY7C68013A的主要特點
CY7C68013A是Cypress公司的EZ-USB FX2LP系列低功耗版本單片機，具有和8051兼容的CPU和指令系統，同時包括USB接口和完整的USB 2．0協議引擎，并且提供了完善的固件及主機程序開發包。該單片機的CPU采用的是增強型805l內核，比標準的8051的速度快，硬件資源更為豐富，功能更強大。主要具有以下特點：
(1)具有第二個數據指針；
(2)具有第二個USATRT；
(3)I2C總線接口；
(4)8個額外的中斷(INT2～I(xiàn)NT6，WAKEUP，T2，USARTl)；
(5)CPU時鐘可以運行在12 MHz，24 MHz，48 MHz。
3 控制系統設計
基于USB的控制系統設計主要包含兩個方面的內容，分別為固件程序的開發和上位機(主機)控制界面的設計。CY7C68013A芯片采用的是一種軟配置模式，即程序和數據都存放在內部RAM中，并從RAM中開始執行。
3．1 啟動模式的選擇
EZ-USB在沒有固件的情況下列舉為一個缺省的USB設備，并且將其固件和描述符等下載到EZ-USB后，開始執行固件程序，此時模擬一個物理上的斷開重新連接過程。在列舉為一個USB設備時，根據芯片有沒有連接E2PROM，以及E2PROM中第一個字節值的不同，其處理方式有很多。主要有：不連接E2PROM的缺省設備列舉、CO加載、C2加載等啟動方式。在此系統的設計過程中，采用第一種方式，即芯片沒有連接任何片外存儲器，USB的描述符以及VID，PID和DID等均由芯片內置的邏輯提供，然后根據驅動程序中提供的VID，PID和DID把主機上對應的固件程序下載到片內的RAM中，并執行固件代碼。該方式具有硬件連接簡單，節省器件等特點。
3．2 硬件系統框圖
整個系統的硬件框圖如圖1所示。可以看出USB控制系統在整個系統中起到橋梁作用，用于連接上位機和外部設備。
上位機發送控制指令給USB設備，信息處于下行狀態，解碼后用來控制外圍設備執行相應功能。上位機需要從外設獲得信息(如數據采集)，信息處于上行狀態，由USB設備負責控制外設并將數據傳送到上位機，由上位機分析、顯示。
3．3 固件程序設計
在固件中，主要實現芯片外圍設備的控制，以及對USB設備的功能描述等任務，同時負責與上位機通信，響應上位機的標準請求和自定義請求。

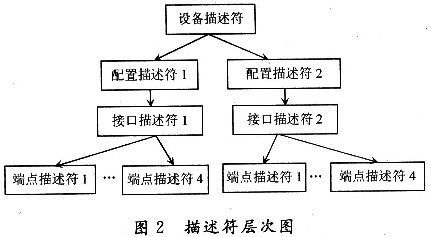

描述符主要是讓上位機了解USB功能設備的基本配置信息和能力，如端點、接口等。在此主要使用標準描述符來說明USB設備，如設備描述符、配置描述符、接口描述符、端點描述符、設備限定描述符等。在該設備中，這些描述符的層次結構如圖2所示。
