擁有10 GSample/s速率、12位分辨率+ 和12.8 GByte/s流式傳輸速度的新產品
中國北京，2023年3月14日訊——Spectrum儀器今日宣布推出兩款全新PCIe數字化儀卡。新產品憑借卓越的GHz信號采集和分析能力，令公司M5i系列旗艦產品再度升級。單通道和雙通道的新產品不僅擁有10GS/s的超快采樣率和12位垂直分辨率，其傳輸速度更是達到行業領先的12.8GB/s（通過PCIe總線）。為實現最佳流速率，Spectrum儀器融合了16通道、Gen3和PCIe技術。數據采集后可直接傳輸至PC內存進行存儲，亦可發送到CPU和GPU進行定制化的信號處理與分析。新產品的前端電路帶寬超過3GHz，板上內存可達16GB（8GSamples）。這些卓越的功能使全新PCIe數字化儀卡成為工程師和科學家處理GHz區間電子信號的強大工具包。

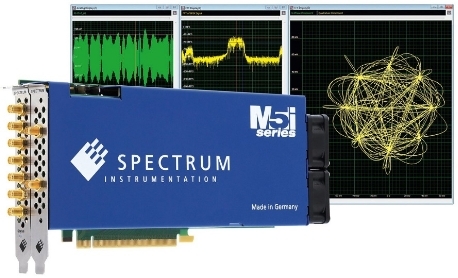

M5i.33xx PCIe數字化儀卡
https://v.youku.com/v_show/id_XNTk0ODc0ODAwOA==.html
此次推出的12位分辨率數字化儀產品具有創新性，其動態范圍也遠優于多數常規測試儀器。例如，新產品的分辨率是多數使用8位模數轉換器的數字示波器的16倍。新增的分辨率顯著提升了信噪比測量時的精準度，還使用戶能夠獲取和描述低分辨率設備經常遺漏的信號細節。
新產品可處理多種信號，這其中包括通信、半導體測試、光譜學、光學系統和量子物理等領域。新產品的前端電路帶寬超過3GHz，全程可編程范圍區間為±200 mV 至 ±2.5 V并具有可變偏移。通常情況下，新產品能夠在單脈沖或多波形記錄模式下進行信號采集。多重記錄將板上內存劃分為多個分區，即使在觸發率特別高的情況下也能獲得大量事件。它非常適合在串行總線測試中遇到的情況或使用刺激響應過程的設備，例如在LIDAR和RADAR系統中發現的情況。為了增加新產品的靈活性，板上存儲器就如同傳統的示波器一樣可以作為環形緩沖器使用，也可以作為FIFO緩沖器用來向PC持續傳輸數據。
為了獲取難以捕捉的信號，用于通道和外觸發輸入的觸發模式有很多。這些模式包括傳統的邊緣觸發，以及諸如Window、Re-Arm、Or/And (logical)、軟件和延遲等復雜的方式。觸發是將快速和準確的波形數據與相關的觸發時間戳數據存儲在一起。前面板上有SMA連接器，用于通道輸入、時鐘與觸發器的輸入和輸出，以及四個多功能數字I/O線。額外提供的時鐘和觸發器連接能夠使卡和額外的數字化儀或其他的測量設備同步。
只要將新產品安裝在合適的PCIe插槽中，幾乎可以將任何一臺電腦瞬間變成強大的測量工具。這也打開了使用最新CPU和GPU硬件進行信號處理和分析的大門。這些存儲卡配備了在Windows或Linux操作系統上運行所需的所有工具。軟件開發工具包(SDK)幾乎可以使用任何主流編程語言，這其中包括C語言、C++、C#、Delphi、VB.NET、J#、Python、Julia、Java、LabVIEW和MATLAB。SDK包含所有所需的驅動程序庫以及編程示例。另外，如果客戶不想編寫自己的代碼，Spectrum儀器還提供了SBench 6 專業版。這可強大的軟件不僅幫助客戶實現了完整的控制，還配有大量的數據顯示、分析、存儲和文檔功能。
M5i.33xx-x16系列數字化儀共有五種不同型號可選
Spectrum儀器旗下的所有PCIe卡均可直接向CUDA GPU傳輸數據，并通過公司提供的SCAPP工具包(Spectrum CUDA并行處理訪問)實現，非常兼具成本效益。SCAPP包括支持CUDA GPU的驅動程序，并允許用戶開發自己的處理流程。為了降低準入門檻，SCAPP工具包中提供了可以修改和構建的示例。它非常適合處理密集型數據的客戶，例如用于降噪的連續平均，或用于光譜分析的MPoint-FFTs。
新卡的另一個選項是板上求和平均(選項M5i.33xx-spavg)。平均是一個非常強大的工具，可用于減少不必要的信號噪聲。同時，它可以提高測量分辨率，超越標準數字化儀具備的12位性能，并提供更佳的動態范圍和信噪比。該選項使用了卡上的板上FPGA(現場可編程門陣列)技術來平均波形，即使在完整的10GS/s采樣時。最終，這使新產品成為了市面上最快的信號平均解決方案之一，速度平均高達1500萬事件每秒，由于事件之間的死區時間極短，不到40納秒!
首席技術官Oliver Rovini表示:“這些新推出的數字化儀卡代表了Spectrum儀器在技術方面的重大進步。采樣率和帶寬的顯著提升使我們能夠開拓更廣闊的市場。例如，當更多的工程師和科學家需要獲取和描述GHz范圍內的波形，或者邊緣速度為亞納秒的脈沖時，我們能給他們提供有力的支持。新產品易于使用且非常靈活，幾乎可以處理任何信號。它可能是來自反射激光源的低電平脈沖，也可能是涉及某種復雜調制技術的高速通信信號。”
與Spectrum儀器旗下所有產品一樣，M5I.3350-x16和M5i.3357-x16均享有五年質保。我們的工程師團隊將在產品的整個生命周期內為客戶提供免費軟件和固件更新。M5i.33xx系列產品共有5款型號可選。用戶可以選擇單通道或雙通道，以及3.2GS/s、6.4GS/s或10 GS/s的采樣率，以及1GHz、2GHz或3 GHz的帶寬。
